Q341F美標渦輪球閥

產品詳情

產品工作原理與用途：

美標渦輪球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。在各種閥門中，美標球閥的流動阻力較小，全徑美標球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。Q341F渦輪球閥旋轉90即可全關全開，啟閉迅速。與相同規格的美標閘閥、美標截止閥比較、球閥體積小、重量輕，便于管道安裝。蝸輪球閥Q341F是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。

產品結構特點：

美標渦輪球閥的樞軸結構保證了了準確的球體的位置。標準閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能。該球閥閥前，閥后閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優良，可靠性高，用途廣泛，價格合理等優點，適用于化工、石油、氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的氣長輸管。

產品性能參數：

試驗項目		殼體試驗		密封試驗		上密封試驗		氣密封試驗
介質		水						氣
單位		MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
壓力等級 (磅級)	150	3.1	450	2.2	315	2.2	315	0.5-0.7	60-100
	300	7.8	1125	5.6	815	5.6	815
	400	10.3	1500	7.6	1100	7.6	1100
	600	15.3	2225	11.2	1630	11.2	1630
	900	23.1	3350	16.8	2440	16.8	2440

產品主要零件材料：

名稱	材料
閥體閥蓋	A216WCB	A352 LCB	A217WC6	A217WC9	A217 C5	A351 CF8	A351 CF8M	A351 CF3	A351 CF3M
球體	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
閥桿	A182 F6	A182 F304					A182 F316	A182 F304L	A182 F316L
手柄	KTH350-10
螺柱	A193-B7 A320-L7 A193-B8
螺母	A194-2H A194-7 A194-8

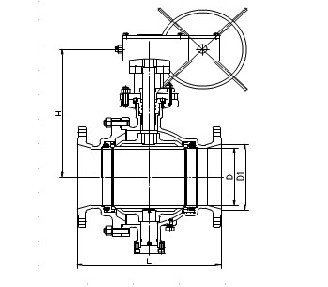

產品主要外形尺寸：

型號	規格 (mm)		尺寸 (mm)
型號	inch	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-150Lb Q341 F/H/Y-150Lb Q641 F/H/Y-150Lb	1/2″	15	108	89	60.5	35	12	4-Φ15	68	115
	3/4″	20	117	98	70	43	12	4-Φ15	75	130
	1″	25	127	108	79.5	51	12	4-Φ15	85	150
	11/4″	32	140	117	89	64	13	4-Φ15	96	190
	11/2″	40	165	127	98.5	73.2	15	4-Φ15	107	230
	2″	50	178	152	120.7	92	16	4-Φ19	118	240
	21/2″	65	190	177.8	139.7	104.7	18	4-Φ19	145	280
	3″	80	203	190.5	152.4	127	19	4-Φ19	160	310
	4″	100	229	229	190.5	157	24	8-Φ19	185	330
	5″	125	356	254	216	185.7	26	8-Φ22	230	600
	6″	150	394	279	241.3	216	26	8-Φ22	260	800
	8″	200	457	343	298.5	270	29	8-Φ22	310	1000
	10″	250	533	406	362	324	31	12-Φ25	350	1200

型號	規格		尺寸 (mm)
型號	inch	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-300Lb Q341F/H/Y-300Lb Q641F/H/Y-300LbY	1/2″	15	140	95	66.5	35	15	4-Φ15	72	115
	3/4″	20	152	117	82.5	43	16	4-Φ19	75	130
	1″	25	165	124	89	51	18	4-Φ19	85	150
	11/4″	32	178	133	98.5	64	19.5	4-Φ19	95	180
	11/2″	40	190	156	114.3	73.2	21	4-Φ22	110	230
	2″	50	216	165	127	92	23	8-Φ19	120	240
	21/2″	65	241	190.5	149.4	104.7	26	8-Φ22	150	280
	3″	80	283	210	168.5	127	29	8-Φ22	165	310
	4″	100	305	254	200.2	157	32	8-Φ22	190	330
	5″	125	381	279	235	185.7	35	8-Φ22	240	600
	6″	150	403	318	270	216	37	12-Φ22	270	800
	8″	200	502	381	330	270	42	12-Φ25	315	1000
	10″	250	568	445	387.5	324	48	16-Φ29	380	1200

型號	規格 (mm)		尺寸
型號	inch	DN	L	D	D1	D2	b	Z-Φd	H	W
Q41F/H/Y-600Lb Q341F/H/Y-600Lb Q641F/H/Y-600Lb	1/2″	15	165	95	66.5	35	15	4-Φ15	88	115
	3/4″	20	190	118	82.5	43	16	4-Φ19	98	130
	1″	25	216	124	89	51	18	4-Φ19	105	150
	11/2″	40	241	156	114.3	73.2	23	4-Φ22	135	180
	2″	50	292	165	127	92	26	8-Φ19	155	240
	3″	80	356	210	168.2	127	32	8-Φ22	175	280
	4″	100	432	273	216	157	38	8-Φ25	210	330
	6″	150	559	356	292	216	48	12-Φ29	340	800
	8″	200	660	419	349	270	56	12-Φ32	400	1000
	10″	250	787	508	432	324	64	16-Φ35	440	1200
