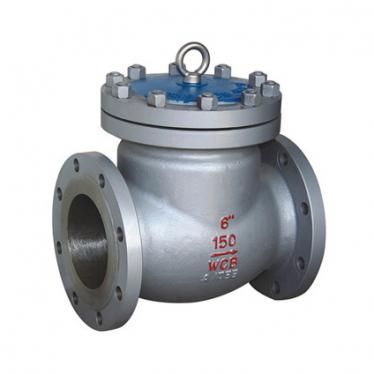

您當前的位置:首頁 / 美標止回閥 / H44H美標止回閥
產品展示
產品詳情
產品工作原理與用途：
止回閥是能自動阻止流體倒流的閥門。止回閥的閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。
美標止回閥嚴格按 API 6D 標準設計制造，銷軸與閥瓣連接采用內裝式結構，性能優良，密封可靠。產品應用于石油、化工、制藥、電力行業等各種工況的管路上。
產品結構特點：
1、選材考究，符合國內、外相關標準，材料的全面質量高。
2、密封副配對新型合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
產品性能參數：
試驗壓力/Mpa | 公稱壓力( Lb ) | |||
150 | 300 | 400 | 600 | |
殼體試驗 | 3.0 | 7.5 | 10.2 | 15.0 |
密封試驗 | 2.2 | 5.5 | 7.5 | 11.0 |
閥體材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6/WC9(V) |
工作溫度 / ℃ | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 |
適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 | 水、蒸汽 |
產品主要零件材料：
名稱 Name | 材料 Material | ||||||||
閥體 Body | A216WCB | A352 LCB | A217WC6 | A217WC9 | A217 C5 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M |
銷軸 Arm Pin | A182 F6 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | ||||
螺柱 Bonnet Boll | A193-B7 A320-L7 A193-B8 | ||||||||
螺母 Nut | A194-2H A194-7 A194-8 | ||||||||
產品主要尺寸：
產品型號 Type | NPS | DN | 主要外形和連接尺寸Main external and connection dimension | 重量 WT（kg） | ||||||
in | mm | L | D | D1 | D2 | b | z-Фd | H | ||
H44H-150Lb H44W-150LbP H44Y-150LbP H44Y-150LbR H44Y-150LbPL H44Y-150LbRL | 2" | 50 | 203 | 152 | 120.6 | 92 | 19 | 4-Ф19 | 161 | 17 |
21/2" | 65 | 216 | 178 | 139.7 | 105 | 22 | 4-Ф19 | 180 | 23 | |
3" | 80 | 241 | 190 | 152.4 | 127 | 24 | 4-Ф19 | 190 | 33 | |
4" | 100 | 292 | 229 | 190.50 | 157 | 24 | 8-Ф19 | 203 | 44 | |
5" | 125 | 330 | 254 | 215.9 | 186 | 24 | 8-Ф22 | 229 | 62 | |
6" | 150 | 356 | 279 | 241.3 | 216 | 25 | 8-Ф22 | 257 | 78 | |
8" | 200 | 495 | 343 | 298.4 | 270 | 29 | 8-Ф22 | 292 | 137 | |
10" | 250 | 622 | 406 | 362 | 324 | 30 | 12-Ф25 | 355 | 207 | |
12" | 300 | 698 | 483 | 431.8 | 381 | 32 | 12-Ф25 | 396 | 279 | |
14" | 350 | 787 | 533 | 476.2 | 413 | 35 | 12-Ф29 | 445 | 387 | |
16" | 400 | 864 | 597 | 539.8 | 470 | 37 | 16-Ф29 | 490 | 446 | |
18" | 450 | 978 | 635 | 577.8 | 533 | 40 | 16-Ф32 | 520 | 621 | |
20" | 500 | 978 | 698 | 635 | 584 | 43 | 20-Ф32 | 546 | 770 | |
24" | 600 | 1295 | 813 | 749.3 | 692 | 48 | 20-Ф35 | 880 | 970 | |
H44H-300Lb H44W-300LbP H44Y-300LbP H44Y-300LbR H44Y-300LbPL H44Y-300LbRL | 2" | 50 | 267 | 165 | 127 | 92 | 22 | 8-Ф19 | 179.5 | 20 |
21/2" | 65 | 292 | 190 | 149.4 | 105 | 25 | 8-Ф22 | 190 | 24 | |
3" | 80 | 318 | 210 | 168.1 | 127 | 29 | 8-Ф22 | 212.4 | 40 | |
4" | 100 | 356 | 254 | 200.2 | 157 | 32 | 8-Ф22 | 246 | 51 | |
5" | 125 | 400 | 279 | 235 | 186 | 35 | 12-Ф22 |
| 65 | |
6" | 150 | 444 | 318 | 269.7 | 216 | 37 | 12-Ф25 | 292 | 90 | |
8" | 200 | 533 | 381 | 330.2 | 270 | 41 | 16-Ф29 | 328 | 175 | |
10" | 250 | 622 | 444 | 387.4 | 324 | 48 | 16-Ф32 | 378.6 | 210 | |
12" | 300 | 711 | 521 | 450.6 | 381 | 51 | 20-Ф32 | 420 | 286 | |
14" | 350 | 838 | 584 | 514.4 | 413 | 54 | 20-Ф35 | 530 | 400 | |
16" | 400 | 864 | 648 | 571.5 | 470 | 57 | 20-Ф35 | 584 | 550 | |
18" | 450 | 978 | 711 | 628.6 | 533 | 60 | 24-Ф35 | 610 | 700 | |
20" | 500 | 1016 | 775 | 685.8 | 584 | 64 | 24-Ф41 | 860 | 860 | |
24" | 600 | 1346 | 914 | 812.8 | 692 | 70 | 28-Ф44 | 203 | 1931 | |
H44H-600Lb H44W-600LbP H44Y-600LbP H44Y-600LbR H44Y-600LbPL H44Y-600LbRL | 2" | 50 | 292 | 165 | 127 | 92 | 25 | 8-Ф19 | 203 | 34 |
21/2" | 65 | 330 | 190 | 150 | 105 | 29 | 8-Ф22 | 229 | 45 | |
3" | 80 | 356 | 210 | 168 | 127 | 32 | 8-Ф22 | 235 | 63 | |
4" | 100 | 432 | 273 | 216 | 157 | 38 | 8-Ф25 | 286 | 114 | |
5" | 125 | 508 | 330 | 266 | 186 | 44 | 8-Ф29 | 292 | 160 | |
6" | 150 | 559 | 356 | 292 | 216 | 48 | 12-Ф29 | 330 | 207 | |
8" | 200 | 660 | 419 | 349 | 270 | 56 | 12-Ф32 | 381 | 387 | |
10" | 250 | 787 | 508 | 432 | 324 | 64 | 16-Ф35 | 457 | 580 | |
12" | 300 | 838 | 559 | 489 | 381 | 67 | 20-Ф35 | 584 | 778 | |
14" | 350 | 889 | 603 | 527 | 413 | 70 | 20-Ф38 | 635 | 869 | |
16" | 400 | 991 | 686 | 603 | 470 | 76 | 20-Ф41 | 684 | 138 | |
